雙電機驅動、雙光柵反饋;
載荷大、精度高;
適用于生物基因測序、玻璃板切割、激光加工、屏幕檢測、CCD成像、晶圓檢測、等高端行業。

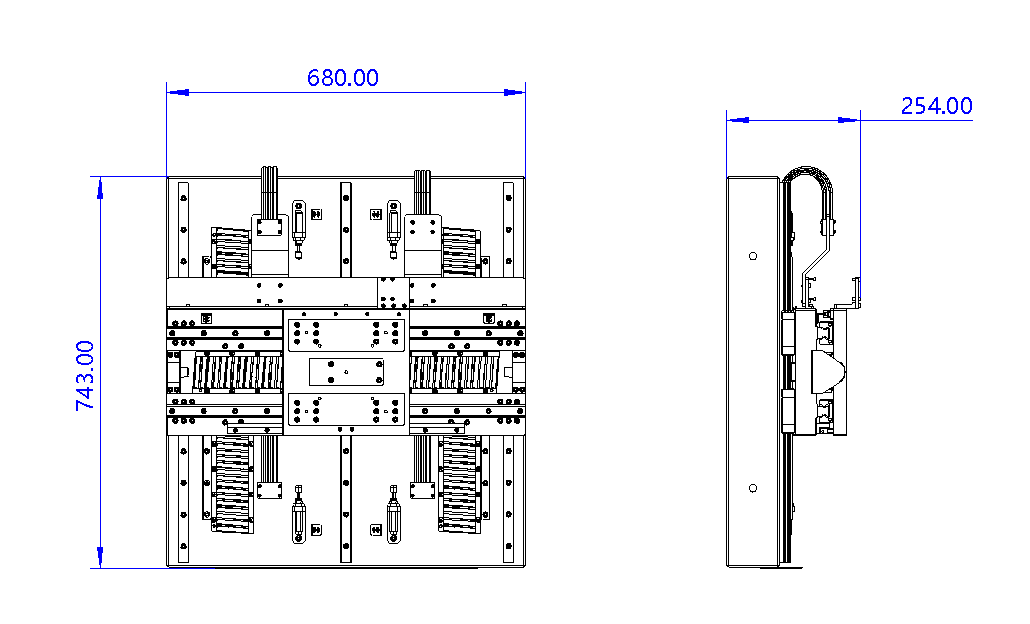

GLMT-XY超高精度直線電機平臺
下軸配備雙直線電機驅動、搭配雙光柵閉環反饋;
采用大理石作為基座,穩定性好、強度大、硬度高,在重負荷下保持高精度,抗磁,使用壽命長;
適用于生物基因測序、玻璃板切割、激光加工、屏幕檢測、CCD成像、晶圓檢測、等高端行業。
參 數 | GLMT-XY-250*250 | -360*360 |
有效行程 mm | 250*250 | 360*360 |
光柵分辨率 nm | sin\cos 4.88nm(可選其它更高分辨率) | |
重復定位精度 μm | ±0.3 | |
定位精度 | ±1μm/100mm | ±1.5μm/100mm |
平面度 μm | ±2 | ±3 |
直線度 μm | 1.5 | 1.5 |
電機類型 | 三相無鐵芯直線電機 | |
上軸電機推力 | 持續220N 峰值440N | |
下軸電機推力 | 持續330N*2 峰值660N*2 | |
最大速度 m/s | 500mm/s | |
上軸空載加速度 g | 4.5G | |
下軸空載加速度 g | 3G | |
最小步長 nm | 10nm(搭配nanopwm或者線性驅動器) | |
最大負載 kg | 15 | 30 |
