高定位精度、高速度穩定性、
低跳動誤差、載荷能力強,
可用于晶圓加工檢測、生物檢測、光學檢測等高精度要求行業。

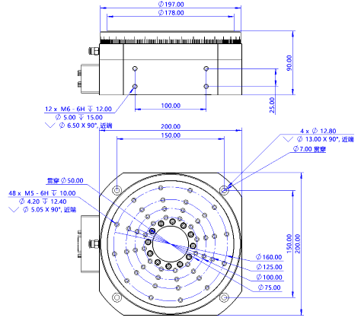

ABRX-M200直驅氣浮轉臺
可側向放置使用,不會出現氣浮抱死的問題;
采用直驅電機驅動,轉矩高,在低速或高速時轉動平滑;
氣浮轉臺徑向剛度大,可應用于曲面微加工或測試,在斷電旋轉和自動旋轉時跳動誤差保持一致。
規 格 | 參 數 |
電機扭矩 | 0.32Nm額定1.2Nm峰值 |
最大轉速 | 1000rpm |
編碼器線數 | 7200line |
編碼器分辨率 | 0.45sec(數字量對應0.1μm,可選1vpp更高分辨率) |
重復定位精度 | ≤±1sec |
軸向最大負載(5bar) | 800N |
徑向最大負載(5bar) | 200N |
軸向最大剛性(5bar) | 320N/μm |
徑向最大剛性(5bar) | 85N/μm |
軸向最大跳動* | <100nm |
徑向最大跳動* | <100nm |
綜合耗氣量 | 18NL/min |
