氣浮平臺采用氣浮導軌,無接觸,不摩擦,免維護、精度高、速度快等有優異的特點;
此直線平臺可以按單軸使用,亦可搭配其他軸,組合成多軸平臺機構,
廣泛應用于精密加工,測試測量,掃描、半導體等行業。

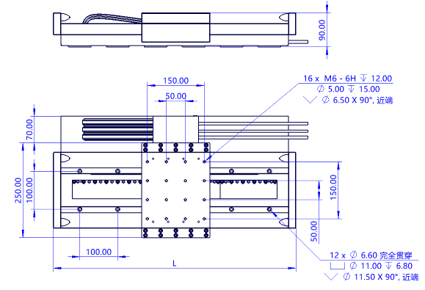

ABL250-X系列氣浮平臺相較于前兩種經濟型磁力預載氣浮臺,體積更小,精度更高;
采用氣浮導軌+直線電機+光柵尺反饋組合而成;
特點:精度高、速度快、載荷相對較大、直線度和平面度高。
只要?dú)庠吹燃?jí)達到,非常適用于無塵室環境中
參 數 | ABL250-100 | -200 | -300 | -400 | -500 | -600 |
有效行程 mm | 100 | 200 | 300 | 400 | 500 | 600 |
光柵分辨率 μm | 5nm(模擬量)可選配其他型號光柵分辨率 | |||||
重復定位精度 nm | ±50 | ±50 | ±100 | ±150 | ±200 | ±250 |
定位精度 | 2μm/100mm(校準后可小于0.3μm/100mm) | |||||
平面度 μm | ±0.4 | ±0.6 | ±1 | ±1.5 | ||
直線度 μm | ±0.4 | ±0.5 | ±0.6 | ±0.75 | ±1 | ±1.5 |
最大速度 mm/s | 2m/s | |||||
最大加速度(空載) | 2G | |||||
水平負載 kg | 35kg | |||||
水平負載 kg | 20kg |
