體積小巧、動態優異、超高精度、免維護、壽命長

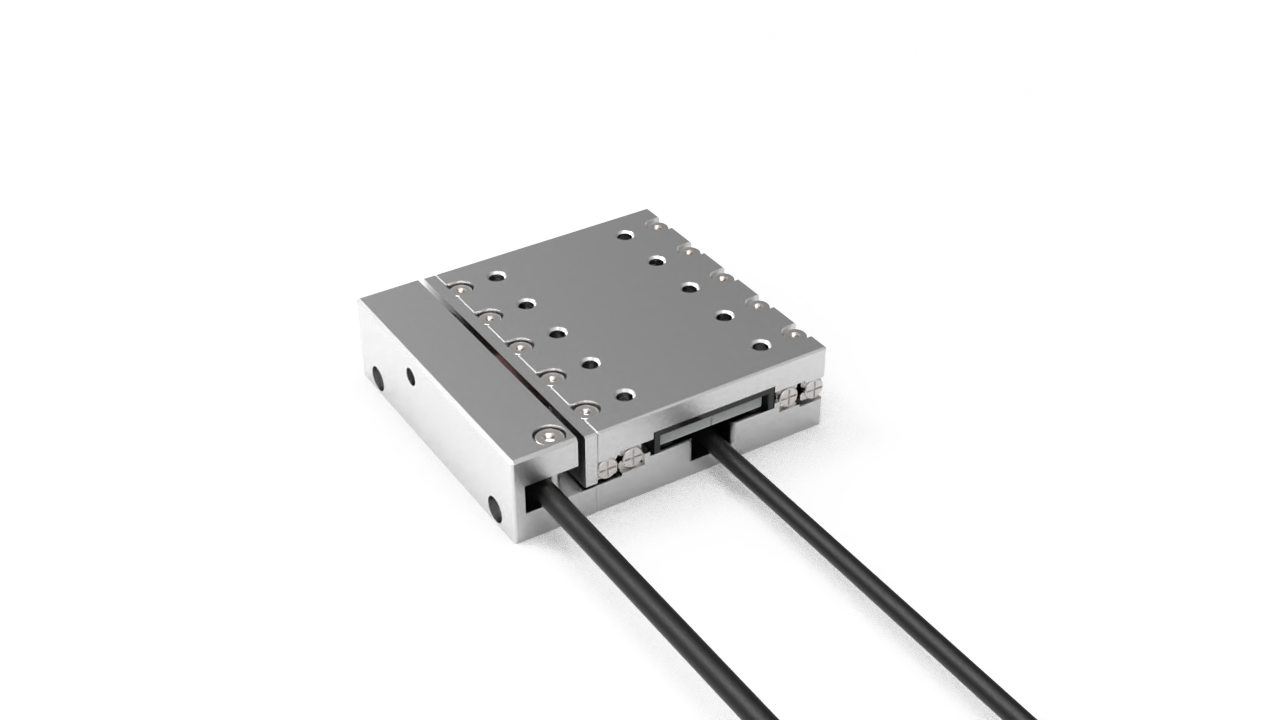

MMS42系列微型直線平臺:
采用了特殊定制的音圈電機,結合高分辨率光柵和精密交叉滾柱導軌,
特別適合一些對體積非常敏感的應用場景;
采用靜音防蠕動導軌,可確保微小步距控制,
使用指定驅動器時,在實驗室環境下,速度的測試數據波動低于1‰;
有非常優秀的動態性能及超高的精度;
使用壽命超長,長時間免維護使用。
參數/型號 | MMS42 | ||
電機類型 | 音圈電機 | ||
光柵類型 | 增量式光柵0.1μm(可選最高1nm光柵,絕對值選配) | ||
電機推力 | 額定1N;峰值2.5N | ||
加速度(空載) | 4G | ||
材質 | 鋁合金6016-T6(可選不銹鋼) | ||
行程 mm | 20 | ||
最小步長 nm | 20nm(光柵分辨率高于4.88nm) | ||
定位精度 μm | ±1μm(校準±0.5μm) | ||
重復定位精度 μm | ±0.1μm(±50nm對應5nm以上光柵) | ||
最大速度 mm/s | 200 mm/s | ||
最大負載 kg | 1kg |
